Homokinetický kloub: cvakání, manžeta a kdy měnit
Homokinetický kloub se nejčastěji ozve rytmickým cvakáním, když projíždíš zatáčku s volantem natočeným až na doraz. Skoro vždycky za tím stojí prasklá gumová manžeta, ze které vyteklo mazivo a dovnitř se dostal písek a voda. Když přijdeš na poškozenou manžetu dřív, než kloub začne cvakat, většinou stačí vyměnit jen ji. Když už kloub cvaká, je opotřebený a nová manžeta ho nezachrání.
Ve zkratce
- Kloub přenáší pohon z převodovky na kolo a zároveň dovoluje kolu pružit a zatáčet.
- Pracuje v tuku, který drží uvnitř pryžová nebo plastová manžeta. Netěsná manžeta je podle výrobce GKN nejčastější příčinou poruch.
- Typický příznak vnějšího kloubu: cvakání při pomalé jízdě s plným rejdem.
- Tuk na vnitřní straně ráfku nebo v podběhu ukazuje na prasklou manžetu.
- Manžeta bez cvakání: měníš jen manžetu. Cvakající kloub: měníš kloub nebo celou hřídel.
- Prasklá nebo chybějící manžeta je podle evropských pravidel pro technické prohlídky závažná závada.
Co homokinetický kloub dělá a proč je manžeta slabé místo

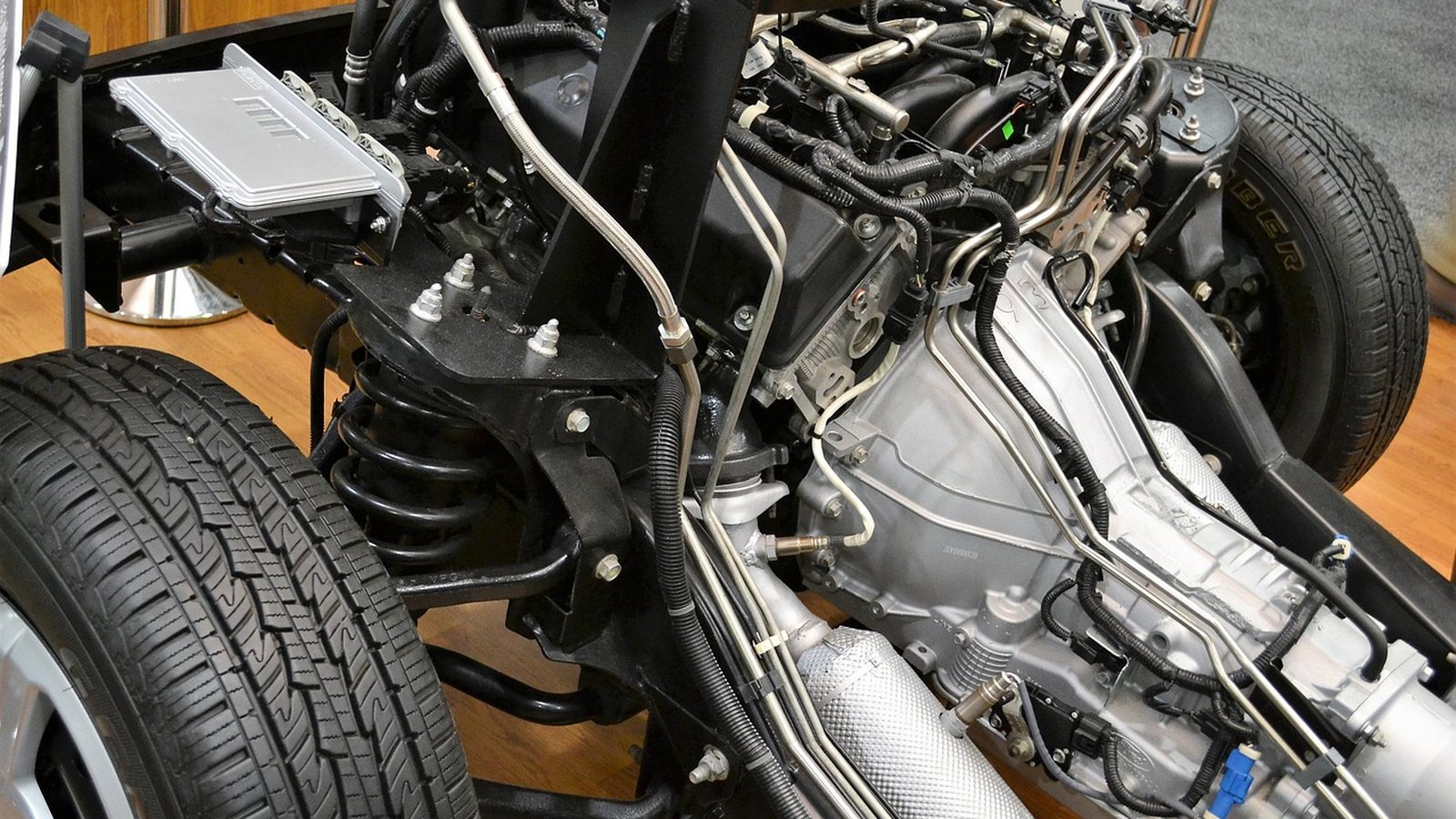

U auta s předním pohonem vede od převodovky ke každému kolu hnací hřídel, takzvaná poloosa. Na každém jejím konci je kloub, který musí přenášet točivý moment i ve chvíli, kdy kolo pruží přes nerovnosti a zároveň se natáčí do zatáčky. Slovo homokinetický znamená, že se kolo točí stejnoměrně bez ohledu na úhel, pod kterým hřídel zrovna pracuje.
Vnější a vnitřní kloub
Vnější kloub sedí u kola a musí zvládnout největší úhly, protože s kolem se natáčí při zatáčení. Proto se opotřebí nejdřív a právě on cvaká při plném rejdu. Vnitřní kloub je u převodovky, pracuje v menších úhlech a vyrovnává hlavně pružení kola. Jeho opotřebení se podle dílenských zkušeností projevuje spíš ťuknutím při přidání nebo ubrání plynu než cvakáním v zatáčce.
Proč všechno stojí na gumě
Uvnitř kloubu jsou kuličky a drážky, které musí pracovat obalené tukem. Ten drží na místě manžeta, měch stažený na obou koncích sponami. Když pryž zestárne a praskne, tuk se odstředivou silou rozstříká po okolí a dovnitř se dostane prach, voda a sůl. Ta směs funguje jako brusná pasta. Výrobce kloubů GKN uvádí, že nejčastější příčinou poruch jsou deformované, špatně usazené nebo netěsné manžety, ne samotné opotřebení kovu.
Jak poznat vadný homokinetický kloub
Příznaky přicházejí postupně a dají se zachytit dřív, než se z drobné opravy stane drahá. Haynes, vydavatel dílenských příruček, doporučuje manžety prohlížet aspoň jednou za rok. Nejlíp se to dělá při přezouvání pneumatik, kdy máš kolo stejně sundané a na manžetu dobře vidíš. Pohled na manžety se dá snadno přidat k další údržbě auta svépomocí, kterou děláš v garáži.
Cvakání při plném rejdu
Klasický příznak vnějšího kloubu je rychlé cvakání, které se zrychluje s rychlostí jízdy a zesiluje, čím víc je volant natočený. Nejlíp ho uslyšíš při pomalém vyjíždění z parkovacího místa nebo na kruhovém objezdu. Haynes upozorňuje, že tiché cvakání začínajícího kloubu se za jízdy snadno přeslechne, zvednutým autem s protáčeným kotoučem je slyšet mnohem líp.
Tuk na ráfku a v podběhu
Prasklá manžeta se prozradí dřív, než kloub začne zlobit. Na vnitřní straně ráfku, na tlumiči nebo v podběhu uvidíš tmavé mastné šmouhy, které se rozstříkly kolem dokola. Někdy stačí povolená nebo chybějící spona a tuk pomalu uniká okrajem. Haynes uvádí, že když je spona nahrazená obyčejnou stahovací páskou, je dobré počítat s nečistotou uvnitř nebo s nedostatkem maziva.
Ne každé lupnutí je kloub
Jednorázové lupnutí při otáčení volantem na místě nebo cvaknutí jen při přejezdu nerovnosti mívá jinou příčinu, třeba uložení vzpěry, pružinu nebo čep ramene. Kloub dělá pravidelný zvuk, který se opakuje s otáčkami kola. Když zní spíš jako bouchání přes výmoly a jízda je přitom rozhoupaná, podívej se i na příznaky opotřebených tlumičů, protože ty se s kloubem často pletou.
Test na parkovišti krok za krokem
Na první orientaci nepotřebuješ zvedák ani dílnu, jen prázdné parkoviště a otevřené okno. Stejný postup používají dílny při zkušební jízdě: pomalé kroužení s volantem natočeným až na doraz. Když na jedné straně cvakání slyšíš a na druhé ne, máš poměrně jasnou stopu. Výsledek ber ale jako vodítko, jistotu dá až prohlídka manžety zblízka.
Jízda v kruhu
Stáhni okénko, vypni rádio a ventilátor. Natoč volant úplně doleva a pomalu se rozjeď do kruhu, pak lehce přidej plyn. Totéž zopakuj doprava. Rytmické cvakání, které se s plynem zesiluje, ukazuje na vnější kloub. Pak zkus na rovné rovině prudce přidat a ubrat plyn. Ťuknutí při změně zátěže nebo chvění při akceleraci může ukazovat na vnitřní kloub.
Prohlídka manžety
Auto zvedni, podepři stojany a sundej kolo. Manžetu nejdřív očisti měkkým kartáčem, v nánosu špíny prasklinu neuvidíš. Pak natoč volant na doraz, abys na vnější manžetu dobře viděl. Zkontroluj, jestli jsou obě spony na místě a pevně utažené. Pryž prohni, zkruť a roztáhni záhyby, praskliny bývají schované uvnitř ohybů. Použij silnou svítilnu. Tvrdá a suchá pryž je podle Haynes na konci životnosti, i když ještě nepraskla.
Kontrola fotkou
Když nic nenajdeš a chceš mít jistotu, manžety i okolí očisti a vyfoť je telefonem. Pak se projeď po čisté silnici a udělej hodně ostrých otoček, aby se měchy pořádně prohnuly. Po návratu porovnej stav s fotkou. Každá nová kapka tuku na manžetě nebo na ráfku znamená, že manžeta prosakuje a je potřeba ji vyměnit dřív, než tuk vyteče úplně.
Manžeta, nebo celý kloub?
Rozhoduje hlavně to, jestli už kloub cvaká. Když je manžeta jen natržená, tuk ještě drží a kloub je tichý, výměna manžety s novou náplní tuku ho většinou zachrání. Když kloub cvaká, uvnitř už jsou vytlučené drážky a kuličky a žádné mazivo to nevrátí. Vnější kloub se dá obvykle vyměnit samostatně. U aut s velkým nájezdem bývá podle Haynes rozumnější celá repasovaná hřídel s novými klouby i manžetami.
| Co zjistíš | Co to znamená | Co udělat |
|---|---|---|
| Manžeta celá, pružná, bez tuku kolem, kloub tichý | vše v pořádku | kontrola znovu při dalším přezutí |
| Manžeta tvrdá, popraskaná na povrchu, bez úniku | blíží se konec životnosti pryže | naplánovat výměnu manžety |
| Tuk kolem, spona volná nebo chybí, kloub tichý | únik maziva, kloub zatím drží | co nejdřív manžeta, nový tuk a spony |
| Manžeta roztržená, kloub cvaká v plném rejdu | kloub je opotřebený | výměna kloubu nebo celé hřídele |
| Ťukání při změně plynu, chvění při rozjezdu | podezření na vnitřní kloub | prohlídka v dílně |
Výměna manžety: na co si dát pozor
Výměna manžety není jen natažení gumy. Ve většině případů se musí hnací hřídel demontovat, starý tuk vyčistit, kloub stáhnout a namontovat zpátky s novou náplní. Důležité je, jaký díl a jaké spony použiješ, protože právě na tom podle výrobců oprava nejčastěji selhává.
Stejný materiál jako původně
Manžety se vyrábějí z pryže nebo z termoplastického elastomeru, zkráceně TPE. GKN zdůrazňuje, že náhradní manžeta má být ze stejného materiálu, jaký byl v autě původně. Moderní pohony přenášejí velký točivý moment a klouby se víc zahřívají, takže jiný materiál nemusí vydržet. Kupuj proto sadu určenou přímo pro tvůj kloub, ne univerzální kus, který na něj jen nějak pasuje.
Spony a nářadí
Kvalitní sada obsahuje kromě manžety i správné mazivo, nové spony, matici a další díly na jedno použití. Spony se nestahují kleštěmi naslepo. Výrobci doporučují speciální upínací kleště a nerezové spony utahovat předepsaným momentem, který GKN uvádí v rozmezí 23 až 30 Nm, pokud výrobce auta neurčí jinak. SKF v návodu ke své manžetě varuje, že špatně utažená spona může kloub zničit předčasně.
Dělená manžeta je jen nouzovka
V obchodech najdeš i dělené manžety, které se nasadí bez demontáže hřídele a podélný řez se slepí. Haynes je hodnotí jako dočasné řešení: ani nejlepší dělená manžeta s kvalitním lepidlem není tak spolehlivá jako celistvá. Stejně se dívá na opravné sady s páskou a tmelem. Hodí se, když potřebuješ dojet domů nebo do servisu, ale jako trvalá oprava ne.
Dá se s cvakajícím kloubem dál jezdit?
Pár dní opatrné jízdy do servisu kloub obvykle vydrží, ale cvakání samo nezmizí a bude se zhoršovat. Haynes upozorňuje, že ignorovaný kloub se nakonec může rozpadnout. Motor pak běží normálně, jenže auto se nerozjede, protože se pohon na kolo nepřenáší. Proto cvakající kloub neodkládej na další sezónu.
Kloub a manžeta na technické prohlídce
Evropská směrnice o pravidelných technických prohlídkách 2014/45/EU hodnotí silně poškozenou ochrannou manžetu hnací hřídele jako menší závadu a chybějící nebo prasklou manžetu jako závažnou. Se závažnou závadou auto prohlídkou neprojde. Než pojedeš na technickou prohlídku, manžety si proto zkontroluj sám, ušetříš si opakovanou cestu.
Při koupi ojetiny
Při zkušební jízdě s ojetým autem udělej stejný test v kruhu na obě strany a podívej se za kola na manžety. Cvakající kloub nebo mastný podběh je argument ke slevě a znamená opravu, se kterou musíš počítat hned po koupi. Další body, které stojí za kontrolu, shrnuje checklist pro výběr ojetého auta.
Šest chyb, které kloub zničí zbytečně
- Přehlížet tuk na ráfku, protože kloub zatím necvaká.
- Nahradit chybějící sponu stahovací páskou a nezkontrolovat, co je uvnitř.
- Koupit univerzální manžetu z jiného materiálu, než byl původní.
- Stahovat spony bez správných kleští a bez momentového klíče.
- Nechat dělenou manžetu jako trvalou opravu.
- Měnit jen manžetu na kloubu, který už cvaká.
Časté otázky
Jak dlouho vydrží homokinetický kloub?
Kloub se nemění podle najetých kilometrů, ale podle stavu. Rozhoduje hlavně stav manžety, protože bez tuku se kloub opotřebí rychle. Proto má smysl kontrolovat manžety aspoň jednou za rok.
Cvaká mi auto jen při zatáčení doleva, který kloub je vadný?
Spolehlivě to podle směru zatáčení neurčíš. Nejjistější je zvednout auto, sundat kola a prohlédnout obě vnější manžety, protože vadný kloub skoro vždycky prozradí roztržená manžeta a tuk kolem. Když jsou obě manžety v pořádku, nech auto prohlédnout v dílně.
Stačí vyměnit jen manžetu?
Ano, pokud kloub ještě necvaká a manžetu odhalíš včas. Při výměně se starý tuk vyčistí, kloub se naplní novým a dostane nové spony. Když už kloub cvaká, je uvnitř opotřebený a nová manžeta ho nespraví.
Můžu s prasklou manžetou jezdit?
Krátce ano, ale každý kilometr do kloubu nanese další nečistotu, takže oprava, která mohla stát jen manžetu, se brzy změní ve výměnu kloubu. Prasklá manžeta je navíc důvod, proč auto neprojde technickou prohlídkou. Opravu proto naplánuj co nejdřív.
Je dělená manžeta dobré řešení?
Jen jako nouzovka. Nasadí se bez demontáže hřídele, ale slepený řez nikdy netěsní tak dobře jako celistvá pryž. Na cestu do servisu poslouží, trvale se na ni nespoléhej.
Co se stane, když vadný kloub neopravím?
Cvakání bude sílit a kloub se nakonec může rozpadnout. Motor pak poběží, ale auto se nerozjede, protože se pohon nedostane na kolo. Na silnici nebo v křižovatce je to nebezpečná situace, proto cvakající kloub neodkládej.
Zdroje
- Kontrola a údržba manžet homokinetických kloubů, Haynes (haynes.com)
- Sady manžet na míru pro každé vozidlo, GKN Automotive (gknautomotive.com)
- Směrnice 2014/45/EU o pravidelných technických prohlídkách (eur-lex.europa.eu)
